產品介紹：Micro-Vu高精度影像測量?jī)x等產品，適用于光電與太陽能、手機、筆電，電腦及周邊、CCD攝像頭模組、 顯示屏與觸控面板、橡塑膠、PCB&FPC、醫療、半導體、 航空航天、汽車/機車、精密模具、沖壓、自動化及周邊等所有要求精密之各個行業。
相關推薦
主要技術參數：

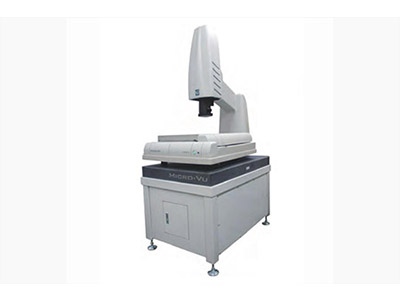

廠牌：USA MicroVu 具獨立軟/硬件開發能力
量測軟件系統：
a. Inspec 全功能量測軟件
b.影像擷取
c.圖形數據表格化
影像視覺系統：Vision 為視覺系統由數字化自動控制光源及鏡頭倍率變化
影像系統：超高解析立體系統
量測行程：X200mm * Y150mm * Z150mm
傳動系統：最新Mono Rail 滑軌技術
伺服馬達：每一軸采用兩支光學尺,確保平行精度
精度：移動速度 10英吋/Sec(500mm/每秒)
Resolution：XYZ 分辨率:0.001mm
Repeatability：XYZ重復性0.001mm
Accuracy：XY精度2um+L/250Z (3.0+L/150) μ
光源系統：可程序計算機控制光源系統
表面光源：可程控(高亮度LED) 27度~75度 多層光源
輪廓光源：可程控(高亮度LED)
同軸光(鏡內表) 可程控(高亮度LED)
控制：X.Y.Z三軸操縱桿,鼠標操縱功能
倍率：可程序 Zoom Lens 計算機控制 17X~410X
營幕掃描系統 每秒量測8點以上
作業環境： Windows 2000
應用程序：純 32 bit
擴充性：網絡卡串接,Gerber,Excellon連接

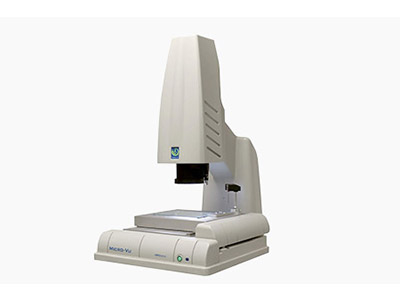

| 型 號 | Vertex311UC |
| X/Y/Z測量行程 | 315×315×160mm |
| Z軸行程 | 160mm |
| 大理石工作臺 | 鋁 |
| 立柱 | 鋁 |
| 儀器底座 | 鋁 |
| 大理石臺面尺寸 | 鋁臺面：480mm×480mm |
| 玻璃臺面尺寸 | 375mm×375mm |
| 傳動型式 | P級導軌： X/Y/Z軸IKO精密線性導軌 |
| T型絲桿 | |
| 軸承：日本NSK原裝進口軸承 | |
| 手持式移動搖桿操作，可切換快速移動 | |
| 光學尺 | 奧地利RSF 0.0001mm（0.1um） |
| 奧地利RSF 0.0001mm（0.1um） | |
| X/Y線性測量精度 | 2.5um+L/200(250ms) |
| 機臺定位精度 | 2um |
| 重復精度： | 2um |
| 電機 | 美國伺服馬達 |
| X/Y:150W | |
| 攝像機 | 日本 1/3 CCD CVS3200 |
| 測量軟件 | 美國MicroVu 原廠Inspec 軟件 |
| 鏡頭 | 美國 NAVITAR全自動變倍鏡頭，光學放大倍率0.7-4.5X |
| 光源系統 | 表面光源：為八區LED冷光源、壽命長,亮度可分區獨立調節 |
| 底光源：LED白色冷光源、壽命長、亮度可調 | |
| 儀器外形尺寸（L*W*H） | 720×1085×1030mm |
| 儀器重量（KG） | 150KG |
| 電源 | AC220V/50HZ AC110V/60HZ |
| 電腦 | 自配 |
| 顯示器 | 自配 |
| 質保 | 整機質保6個月 |
| 影像視頻卡 | CRONOS PLUS |
| 電源開關 | 日本進口12V-24V |
| 電源濾波器 | 獨立濾波電源器 |
| 軟件功能 | 點、直線、圓、圓弧、橢圓、矩形、槽形、○形環、距離、角度、開云線,閉云線 |
| 可編程式自動測量 | |
| 測量數據可以導出到Excel、Word |
特點：
大型X,Y,Z數字讀值畫面
立即顯示被測物圖形
立即顯示CAD圖形
教導式量測,操作簡易無須學習任何計算機語言
符合ANSI Y 14.5 公差設定規格
自動顯示超出公差規格
計算機自動調整輪廓光源
鼠標移動床臺功能
自動調整影像對比,以利量測結果
報表打印功能
量測數據可傳輸至EXCEL或SPC
在線說明檔
接受DXF(Autocad),EXCELLON,GEBBER檔案格式
快速量測PCB孔位,孔徑
Windows2000操作系統,提供更穩定作業環境
自動對焦功能
特點用途：
1.精密橡膠塑膠：長度，寬度，高度，厚度，弧度，距離，正位度，色差分析，粗度分析
2.精密模具：長度，寬度，高度，厚度，弧度，距離，正位度
PCB：板厚，錫點直徑面積正位度，線寬，V切，布局，金手指，表面瑕疵觀察
4.光罩網板尺寸檢查，表面瑕疵觀察
5.半導體封裝導線架尺寸檢查，表面瑕疵觀察，照相
6.五金沖壓零件：長度，寬度，高度，厚度，弧度，距離，正位度，粗度分析，表面瑕疵觀察
7.汽車零件，通訊零件，手機零件，3C零件，連接零件等尺寸檢查，表面瑕疵觀察
鋁合金鑄件，精密金屬機殼，散熱材料，手提電腦...等尺寸量測
