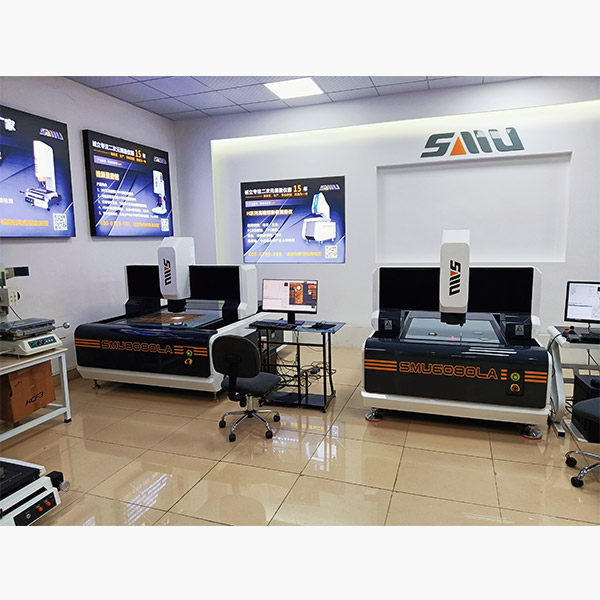

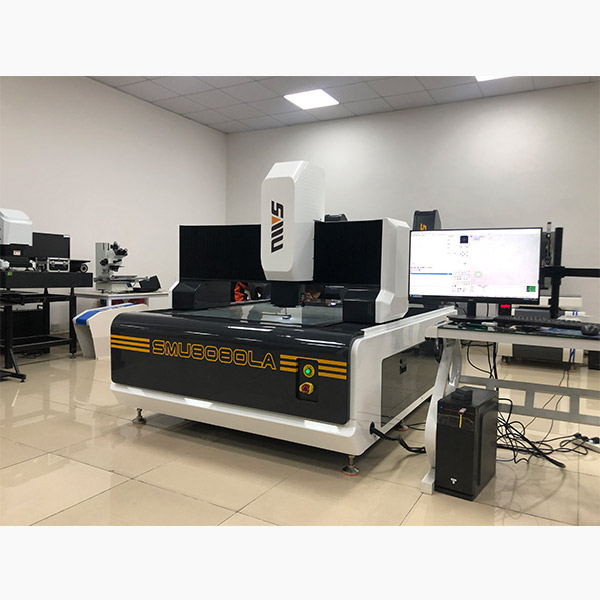

產品介紹：CNC大行程2.5次元影像測量儀，采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。 X、Y、Z三軸均采用HCFA伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性和準確的定位功能。 Z軸配備自動變焦鏡頭，選配鐳射、探針組，可實現2.5D尺寸測量。
相關推薦
儀器主要技術參數及產品特點：
供應廠家 | 廣東誠立科技有限公司 |
型 號 | SMU-8080LA |
X/Y/Z測量行程 | 800╳800╳200mm |
Z軸行程 | 調焦行程200mm，工作距離90mm(可根據客戶要求定制加高) |
XY軸基座 | 00級濟南青大理石 |
儀器底座 | 00級濟南青大理石 |
玻璃臺面尺寸 | 920╳920mm |
玻璃臺承重 | 30kg |
傳動型式 | 臺灣上銀P級精密線性導軌 |
臺灣上銀C5研磨級滾珠絲桿 | |
日本NSK原裝進口軸承 | |
(可選配手持式移動搖桿操作) | |
金屬貼片光學尺 | X/Y軸分辨率：0.0005mm |
Z軸分辨率：0.0005mm | |
X/Y線性測量精度(μm) | ≤3+L/200 |
機臺定位精度(μm) | ≤3 |
XY軸重復精度(μm) | ≤3 |
電機 | HCFA高性能雙閉環CNC伺服系統 |
X軸采用HCFA高性能400W伺服電機，雙重閉環控制系統 Y軸采用HCFA高性能750W伺服電機，雙重閉環控制系統 Z軸采用HCFA高性能(帶剎車)200W伺服電機，雙重閉環控制系統 | |
攝像機 | Hikvision 1/2”超清晰彩色工業數字相機 |
測量軟件 | 自主研發全自動影像軟件 （測量數據可按客戶報表格式導出或?qū)隡ES、QMS系統） |
鏡頭 | 全自動變倍鏡頭(可選配同軸光、探針、鐳射頭、定位導航)； 光學放大倍率0.7-4.5X，影像放大倍率30-300X； 放大倍率為近似值，與顯示器的尺寸及分辨率相關 |
光源系統 | 表面光源：5環8分區LED冷光源，255級獨立調節 |
輪廓光源：LED平行底光，255級獨立調節 | |
儀器外形尺寸（L*W*H） | 2030╳1630╳1620mm |
儀器重量 | 2100kg（保證機臺高速運行時的穩定性） |
電源 | AC220V/50HZ AC110V/60HZ |
電腦 | Intel I5高端主機 |
顯示器 | 27寸 |
質保 | 整機質保1年 |
影像視頻卡 | intel千兆網卡 |
電源開關 | 臺灣銘緯 MW 12V-24V，漏電、短路保護 |
電源濾波器 | X、Y、Z共3組獨立濾波器（抗電流干擾） |
軟件功能 | 點、直線、圓、圓弧、橢圓、矩形、槽形、 ○形環、距離、角度、開云線,閉云線 |
可編程式自動測量 | |
1.測量數據可以導出到Excel,Word,AutoCAD,TXT中 具體功能參考以下“全自動版量測軟件”說明 | |
產品設計 | 東莞市誠立儀器有限公司（生產商） |
產品生產 | 東莞市誠立儀器有限公司（生產商） |
產品售后 | 東莞市誠立儀器有限公司（生產商） |
全自動版量測軟件（誠立 CNC 多功能影像量測軟件）
l 完整的CNC功能，具有自動對焦，自動倍率切換，自動光源控制功能。
l 完整的幾何量測 (多點量測點、線、圓、弧、矩形、槽形，提高量測精度等)。
l 影像自動尋邊掃瞄功能，快速、準確、重復性好，再配以一系列功能強大的影像量測工具簡化量測過程，使量測工作更輕松，效率高。
l 支持強大的量測功能，方便快捷的圖素建構功能，用戶只需簡單的點選圖形就可建構出點、線、圓、弧、矩形、槽形、距離、交點、角度、中點、中線、垂直、平行，寬度，自動對焦，自動輪廓二維掃描等。
l 量測之圖素可做平移、復制、旋轉、數組、鏡射等功能,于大量的量測時,可以縮短程序制作的時間。
l 量測歷程之影像數據，可儲存成SIF檔，讓不同批的對象，每次量測時所量測的位置與方法相同，避免不同使用者于不同時間量測之結果產生差異。
l 針對復雜的工件，可將Dxf、EXCELLON(選購)檔案直接加載，快速轉換成自動量測程序，節省人工進行教導之時間?？赏瑫r加載多個Dxf檔案進入系統內，并可設定每個Dxf檔Z軸所要位移的高度。
l SI CAD可做離機程序編輯。
l 針對重復工件的量測，具有自動編程的功能，量測過程即自動編程，可以快速準確量測，并可大幅縮短現場之量測時間，批量量測同一工件更加方便快捷。
l 自動編程后，可依自己的設定格式，自動輸出報表檔案，并可依量測時間，將同一工件量測數據自動分類存盤。
l 自動編程后，可單獨對量測失敗或超差圖素，進行重新量測。
l 自動編程后，可自動累計量測次數。
l 多元化的坐標系設定方式，包含坐標平移、坐標旋轉、可重新定義新的坐標系、修改坐標原點和坐標擺正，使量測更加方便。
l 具有自動曲線的描掃量測功能，可快速計算出曲線之面積與周長。
l 可將多個SI檔案，同時加載系統內。
l 計算器功能可找最大值、最小值、平均值、總和、數值范圍、失敗圖素及NG圖素。
l 可設定形位公差，自動公差輸出及自動判別功能，能以顏色、標示等形式對不合格尺寸報警，讓用戶在數據判斷時更加快速。
l 具有3D視圖及工作平臺視端口切換功能。
l 影像區之影像可輸出為jpeg格式之圖檔。
l 圖素卷標功能，讓用戶在量測大量圖素時，尋找量測圖素時更加快捷方便。
l 批次圖素處理，選取所需要的圖素，快速執行程序教導、重設歷程、擬合圖素、導出數據等多項功能運用。
l 實物拍攝功能，能將工件全圖拍下，豐富人性化的標注功能，能在實際影像、虛擬圖像中進行包含所有二維平面幾何尺寸、形位公差的標注，讓溝通之效率達到最高。
l 顯示方式多樣化：語言的切換 (中文簡體和繁體、英文、韓文、意大利、日、德、法、等)、公英制單位的切換 (mm/inch)角度的轉換(度/分/秒)、顯示數字的小數點可自設、坐標系的切換等…。
l 軟件與EXCEL無縫連接，量測數據具有圖文打印、數據明細報表及預覽功能、數據報表可打印及導出至Excel進行統計分析也同時可按客戶格式報表導出對應的報表要求。
l 逆向工程功能與CAD的同部操作使用，可實現軟件與AutoCAD工程圖相互轉換，直接判別工件與工程圖之間的誤差。
l 繪圖區可在位置作定點ZoomIn、ZoomOut、Pan及ZoomAll的功能。擁有全覽和放大功能，不管多大像素都能一覽無疑。
l 繪圖區具個性化編輯：點、線、圓、弧、刪除、剪切、延伸、倒弧角、圓之切點、兩條線與半徑求圓心刪除、剪切、延伸、UNDO/REDO，并可在全覽區直接做尺寸標注及簡易CAD繪圖功能與修改。
l 檔案人性化管理，量測數據可儲存成SI、SIF、SXF格式或以dxf 文檔保存，量測結果可以DXF導入專業CAD軟件，直接用于開發設計。
l 軟件內含內置數據排序功能，能快速整理量測后的數據，讓報表的整理更加容易，可以在量測過程中自動的讀取指定的測量數據，并計算最大值、最小值、平均值等統計系數。
l 可于軟件內，自定圖素要素輸出報表格式(如圓心坐標、距離、半徑….等。
l LED智能環光表面冷光源及LED智能輪廓冷光源系統，徹底的告別了傳統的旋扭式光源系統，通過全軟件控制光亮度，讓量測更加完美，分區功能可隨意更換光照角度
儀器工作環境
1、溫度與濕度：
溫度：20－25℃，最佳：22℃; 相對濕度：50％－60％，最佳：55％; 機房最大溫度變化率：10℃/小時; 北部地區氣候干燥，建議使用加濕器; 南方地區氣候潮濕，建議使用去濕器
2、工作室熱量計算：
·保持工作室內設備系統操作于最佳溫度、濕度空間，必須計算室內總散熱量，其中包括室內設備儀器散熱量總和（燈光普通照明燈可忽略不計）
·人體散熱量：600BTY/小時/人
·工作室散熱量：5/平方米
·儀器放置空間（L*W*H）：3M ╳ 4M ╳ 3M
3、空氣含塵量：
機房應保持清潔，空氣中大于0.5MLXPOV的雜質在每立方英尺不多于45000個，若空氣灰塵過多，很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。
4、機房顫動度：
機房內顫動度不得高于0.5T，機房內產生震動的機器避免放置在一起，因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動,而造成機器不正常。
5、電源：
AC220V/50HZ AC110V/60HZ
