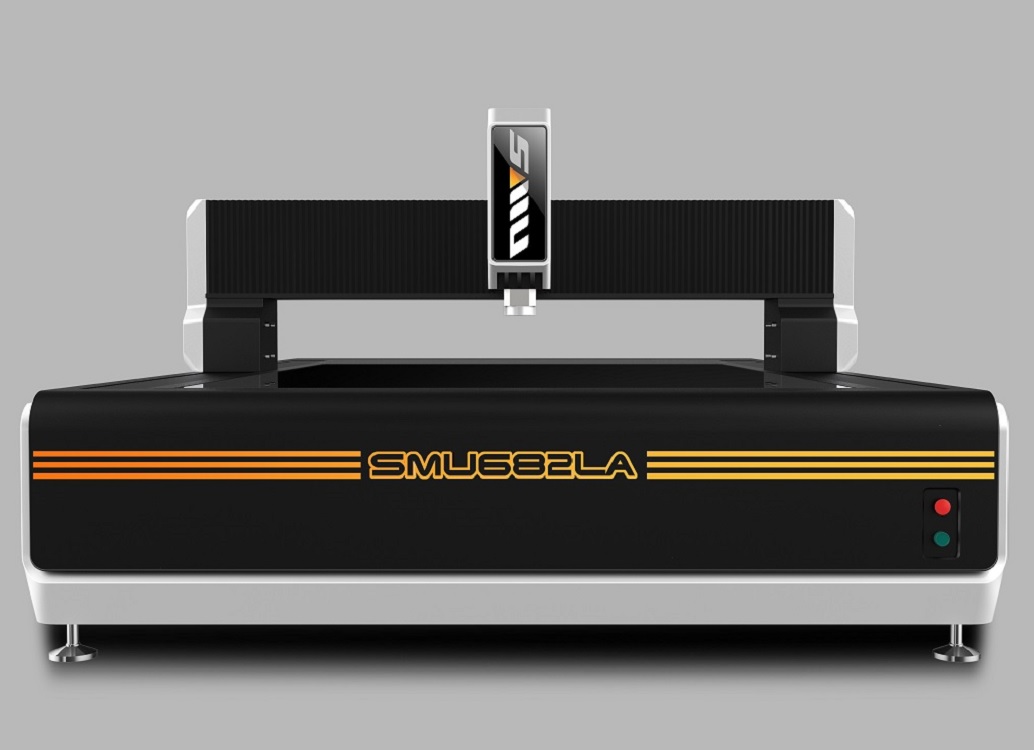

產品介紹:CNC大行程2.5次元影像測量?jī)x,采用龍門式結構(橋架式)運行性能穩定,且機構穩定不變形。X、Y、Z三軸均采用HCFA伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性和準確的定位功能。Z軸配備自動變焦鏡頭,選配鐳射、探針組,可實現2.5D尺寸測量。
儀器主要技術參數及產品特點:
供應廠家 | 東莞市誠立儀器有限公司 |
型 號 | SMU-1015LA |
X/Y/Z測量行程 | 1000╳1500╳200mm |
Z軸行程 | 調焦行程200mm,工作距離90mm (可根據客戶要求定制加高) |
XY軸基座 | 00級濟南青大理石 |
儀器底座 | 00級濟南青大理石 |
玻璃臺面尺寸 | 1200╳1700mm |
玻璃臺承重 | 30kg |
傳動型式 | Hiwin P級精密線性導軌 |
Hiwin C5研磨級滾珠絲桿 | |
NSK原裝進口軸承 | |
(可選配手持式移動搖桿操作) | |
金屬貼片光學尺 | X/Y軸分辨率:0.0005mm0.5μm,可選配0.1μm) |
Z軸分辨率:0.0005mm0.5μm,可選配0.1μm) | |
X/Y線性測量精度(μm) | ≤4+L/200 |
機臺定位精度(μm) | ≤4 |
XY軸重復精度(μm) | ≤4 |
電機 | HCFA高性能雙閉環CNC伺服系統 |
X軸采用HCFA高性能750W伺服電機,雙重閉環控制系統 Y軸采用HCFA高性能1500W伺服電機,雙重閉環控制系統 Z軸采用HCFA高性能(帶剎車)200W伺服電機,雙重閉環控制系統 | |
攝像機 | Hikvision 超清彩色工業數字相機 |
測量軟件 | 自主研發全自動影像軟件 (測量數據可按客戶報表格式導出或?qū)隡ES、QMS系統) |
鏡頭 | 全自動變倍鏡頭(可選配同軸光、探針、鐳射頭、定位導航); 光學放大倍率0.7-4.5X,影像放大倍率30-300X; 放大倍率為近似值,與顯示器的尺寸及分辨率相關 |
光源系統 | 表面光源:5環8區LED冷光源,255級獨立調節 |
輪廓光源:LED平行底光,255級獨立調節 | |
儀器外形尺寸(L*W*H) | 2510╳1850╳1620mm |
儀器重量 | 4500kg(保證機臺高速運行時的穩定性) |
電源 | AC220V/50HZ AC110V/60HZ |
電腦 | Intel I5高端主機 |
顯示器 | 27寸 |
質保 | 整機質保1年 |
影像視頻卡 | intel千兆網卡 |
電源開關 | 臺灣銘緯 MW 12V-24V,漏電、短路保護 |
電源濾波器 | X、Y、Z共3組獨立濾波器(抗電流干擾) |
軟件功能 | 點、直線、圓、圓弧、橢圓、矩形、槽形、 ○形環、距離、角度、開云線,閉云線 |
可編程式自動測量 | |
1.測量數據可以導出到Excel,Word,AutoCAD,TXT中 具體功能參考以下“全自動版量測軟件”說明 | |
產品設計 | 東莞市誠立儀器有限公司(生產商) |
產品生產 | 東莞市誠立儀器有限公司(生產商) |
產品售后 | 東莞市誠立儀器有限公司(生產商) |
全自動版量測軟件(誠立 CNC 多功能影像量測軟件)
l 完整的CNC功能,具有自動對焦,自動倍率切換,自動光源控制功能。
l 完整的幾何量測 (多點量測點、線、圓、弧、矩形、槽形,提高量測精度等)。
l 影像自動尋邊掃瞄功能,快速、準確、重復性好,再配以一系列功能強大的影像量測工具簡化量測過程,使量測工作更輕松,效率高。
l 支持強大的量測功能,方便快捷的圖素建構功能,用戶只需簡單的點選圖形就可建構出點、線、圓、弧、矩形、槽形、距離、交點、角度、中點、中線、垂直、平行,寬度,自動對焦,自動輪廓二維掃描等。
l 量測之圖素可做平移、復制、旋轉、數組、鏡射等功能,于大量的量測時,可以縮短程序制作的時間。
l 量測歷程之影像數據,可儲存成SIF檔,讓不同批的對象,每次量測時所量測的位置與方法相同,避免不同使用者于不同時間量測之結果產生差異。
l 針對復雜的工件,可將Dxf、EXCELLON(選購)檔案直接加載,快速轉換成自動量測程序,節省人工進行教導之時間??赏瑫r(shí)加載多個Dxf檔案進入系統內,并可設定每個Dxf檔Z軸所要位移的高度。
l SI CAD可做離機程序編輯。
l 針對重復工件的量測,具有自動編程的功能,量測過程即自動編程,可以快速準確量測,并可大幅縮短現場之量測時間,批量量測同一工件更加方便快捷。
l 自動編程后,可依自己的設定格式,自動輸出報表檔案,并可依量測時間,將同一工件量測數據自動分類存盤。
l 自動編程后,可單獨對量測失敗或超差圖素,進行重新量測。
l 自動編程后,可自動累計量測次數。
l 多元化的坐標系設定方式,包含坐標平移、坐標旋轉、可重新定義新的坐標系、修改坐標原點和坐標擺正,使量測更加方便。
l 具有自動曲線的描掃量測功能,可快速計算出曲線之面積與周長。
l 可將多個SI檔案,同時加載系統內。
l 計算器功能可找最大值、最小值、平均值、總和、數值范圍、失敗圖素及NG圖素。
l 可設定形位公差,自動公差輸出及自動判別功能,能以顏色、標示等形式對不合格尺寸報警,讓用戶在數據判斷時更加快速。
l 具有3D視圖及工作平臺視端口切換功能。
l 影像區之影像可輸出為jpeg格式之圖檔。
l 圖素卷標功能,讓用戶在量測大量圖素時,尋找量測圖素時更加快捷方便。
l 批次圖素處理,選取所需要的圖素,快速執行程序教導、重設歷程、擬合圖素、導出數據等多項功能運用。
l 實物拍攝功能,能將工件全圖拍下,豐富人性化的標注功能,能在實際影像、虛擬圖像中進行包含所有二維平面幾何尺寸、形位公差的標注,讓溝通之效率達到最高。
l 顯示方式多樣化:語言的切換 (中文簡體和繁體、英文、韓文、意大利、日、德、法、等)、公英制單位的切換 (mm/inch)角度的轉換(度/分/秒)、顯示數字的小數點可自設、坐標系的切換等…。
l 軟件與EXCEL無縫連接,量測數據具有圖文打印、數據明細報表及預覽功能、數據報表可打印及導出至Excel進行統計分析也同時可按客戶格式報表導出對應的報表要求。
l 逆向工程功能與CAD的同部操作使用,可實現軟件與AutoCAD工程圖相互轉換,直接判別工件與工程圖之間的誤差。
l 繪圖區可在位置作定點ZoomIn、ZoomOut、Pan及ZoomAll的功能。擁有全覽和放大功能,不管多大像素都能一覽無疑。
l 繪圖區具個性化編輯:點、線、圓、弧、刪除、剪切、延伸、倒弧角、圓之切點、兩條線與半徑求圓心刪除、剪切、延伸、UNDO/REDO,并可在全覽區直接做尺寸標注及簡易CAD繪圖功能與修改。
l 檔案人性化管理,量測數據可儲存成SI、SIF、SXF格式或以dxf 文檔保存,量測結果可以DXF導入專業CAD軟件,直接用于開發設計。
l 軟件內含內置數據排序功能,能快速整理量測后的數據,讓報表的整理更加容易,可以在量測過程中自動的讀取指定的測量數據,并計算最大值、最小值、平均值等統計系數。
l 可于軟件內,自定圖素要素輸出報表格式(如圓心坐標、距離、半徑….等。
l LED智能環光表面冷光源及LED智能輪廓冷光源系統,徹底的告別了傳統的旋扭式光源系統,通過全軟件控制光亮度,讓量測更加完美,分區功能可隨意更換光照角度
儀器工作環境
1、溫度與濕度:
溫度:20-25℃,最佳:22℃; 相對濕度:50%-60%,最佳:55%; 機房最大溫度變化率:10℃/小時; 北部地區氣候干燥,建議使用加濕器; 南方地區氣候潮濕,建議使用去濕器
2、工作室熱量計算:
·保持工作室內設備系統操作于最佳溫度、濕度空間,必須計算室內總散熱量,其中包括室內設備儀器散熱量總和(燈光普通照明燈可忽略不計)
·人體散熱量:600BTY/小時/人
·工作室散熱量:5/平方米
·儀器放置空間(L*W*H):3M ╳ 4M ╳ 3M
3、空氣含塵量:
機房應保持清潔,空氣中大于0.5MLXPOV的雜質在每立方英尺不多于45000個,若空氣灰塵過多,很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。
4、機房顫動度:
機房?jī)?nèi)顫動度不得高于0.5T,機房?jī)?nèi)產生震動的機器避免放置在一起,因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動,而造成機器不正常。
5、電源:
AC220V/50HZ AC110V/60HZ
