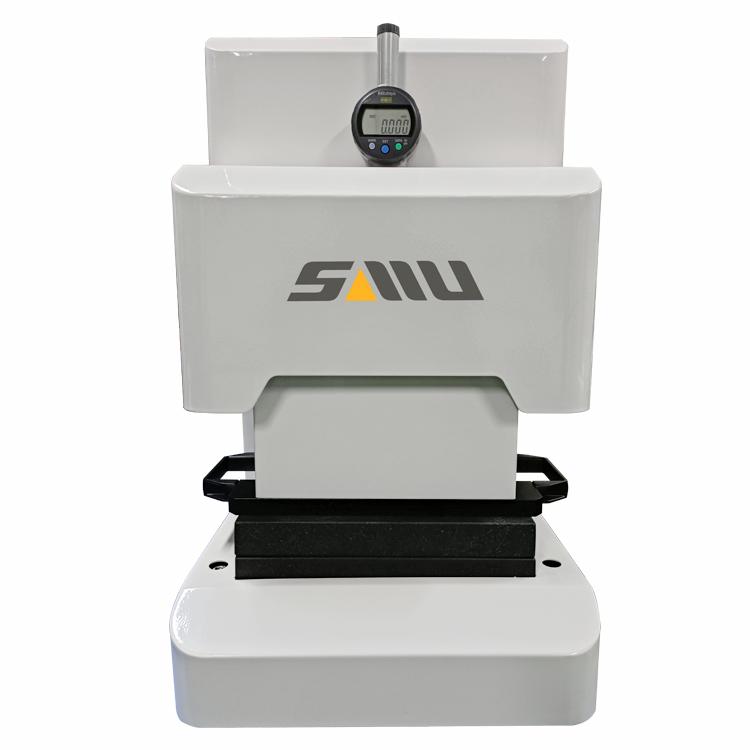

設備簡介
本設備適用于軟包裝動力電池、電芯的厚度測量,還可檢測各種非電池類柔性薄片狀產品,采用砝碼配重式壓力調節方式,更好的保證了測試壓力與精度的穩定性。
設備操作步驟
1.手動把電池放到測厚機測試平臺;
2.抬起測試壓板,測試壓板自然下壓測試;
3.測試完成后,抬起測試壓板;
4.手動取下電池,整個動作完成,進入下一次測試;
設備的主要元器件:
1. 測量傳感器:數顯表
2. 數據顯示:Mitutoyo千分表
3. 機身:表面噴涂烤漆。
4. 機器零件用材:鋼材,00級濟南青大理石。
5. 機器安全罩:鈑金件。
設備的技術參數:
S/N | 項目 | 配置 |
1 | 測試有效面積 | L200mm×W150mm |
2 | 測試厚度范圍 | 0~30mm |
3 | 測試空間高度 | ≤50mm |
4 | 分辨率 | 0.001mm |
5 | 單點測量誤差 | 0.003mm |
6 | 綜合測量誤差 | ≤0.01mm |
7 | 測試壓力范圍 | 500~1000g |
8 | 壓力傳動方式 | 砝碼配重 |
11 | 數據系統 | 三豐千分表 |
12 | 工作環境 | 溫度:23℃±2℃ 濕度:30~80% |
振動:<0.002mm/s,<15Hz | ||
13 | 電池 | SR44(938882),1.55V |
