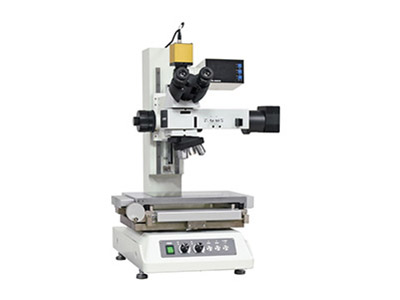

新型、數字化測量顯微鏡。主要用于生產車間、計量檢測室的產品零件尺寸檢測。
該機種廣泛采用LED照明,計數器有雙軸和三軸兩種,根據鏡筒、照明裝置、升降機構、物鏡,以及對焦機構的選擇不同,有A、B、BT、U、F等多種子型號可供用戶選擇。次微米的精度、出色的多功能性,適合高性能零件、電子組件的三維測量。無論是大是小、簡單還是復雜、新手還是專業人士,量身定做的SMU系列測量顯微鏡完全滿足您量測的需求。
儀器配配置參數
儀器型號 | SMU-2010-C | |
儀器參數 | ||
測 | X | 200 |
Y | 100 | |
Z | 150 | |
工 | 工作臺面 | 350*280 |
玻璃臺面 | 250*150 | |
玻璃/工作臺承重 | 25kg | |
重復性 | 2μm | |
測量精度(μm) | XYZ軸≦(3+L/200)um, | |
外形尺寸 | 480*580*700 | |
儀器重量 | 145kg | |
照明 | 可調帶濾色(綠)平行底光 | |
電源 | 220V±10%(AC) 50HZ 電流大于15A |
光學系統參數
高品質的部件設計,簡單靈活的配置組合,強大的金相檢測功能——MXFMS是觀測大尺寸或較厚樣品的最佳選擇。
■所有光學部件均經過特殊處理并鍍有特殊膜層
■靈活緊湊的結構,適應各種環境下的顯微觀察
■長工作距專業金相物鏡,高倍物鏡采用半復消技術
■各種觀察方法下都能得到清晰銳利與高對比度的顯微圖像
可選觀察方法 | 明場/斜照明/偏振光/DIC |
光學系統 | 無限遠色差校正光學系統 |
目鏡 | PL10X/22平場高眼點目鏡 |
物鏡 | OLIP無限遠長工作距明場金相物鏡 |
觀察筒 | 30°鉸鏈?zhǔn)饺?,分光比,雙目:三目=100:0或50:50,單邊視度可調±屈光度,瞳距調節范圍54-75mm |
轉換器 | 5孔內傾式明場轉換器,帶DIC插槽 |
顯微鏡鏡體 | 粗微調同軸,粗調行程32mm,微調精度0.002mm,,帶防止下滑的松緊調節裝置 |
攝影攝像附件 | 1/2CTV,1xCTV,均可調焦,數碼相機及中繼鏡 |
偏光及DIC附件 | 起偏鏡,固定式/360°旋轉檢偏鏡,DIC插板 |
機臺配備
序號 | 名 稱 | 單 位 | 數 量 |
{C}l {C} | 機身:高強度抗變合金鋁 底座及立柱 | 套 | 1 |
{C}l {C} | 升降絲桿:臺灣上銀研磨滾珠絲杠 | 條 | 1 |
{C}l {C} | 工作臺導軌:臺灣OJ精密交叉導軌(V6-31) | 條 | 8 |
{C}l {C} | 傳感器:廣東信和高精度光柵尺(1μm) | 套 | 2 |
{C}l {C} | EOC彩色600線高清CCD | 個 | 1 |
