儀器主要技術參數及產品特點:

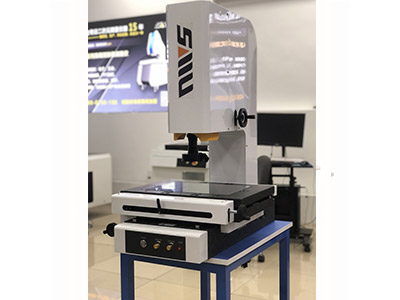

型 號 | SMU-2010EC手動二次元影像測量儀 |
X/Y/Z測量行程 | 200×100╳200mm |
Z軸行程 | 有效空間200mm |
XYZ軸基座 | X/Y工作移動平臺:濟南青大理石; Z軸立柱:方鋼 |
儀器底座 | 濟南青大理石 |
玻璃臺面尺寸 | 250×150mm |
大理石臺面尺寸 | 400mm×260mm |
玻璃臺承重 | 30kg |
傳動型式 | X/Y/Z軸:高精度直線導軌與精密光桿 |
光學尺 | X/Y軸:高精密光學尺分辨率:1μm |
X/Y線性測量精度(μm) | ≤3+L/200 |
重復精度:(μm) | ≤3 |
影像系統 | 1/3″高清CCD,800TVL |
鏡頭倍率 | 手動連續變倍鏡頭 光學放大倍率:0.7X-4.5X 攝像機放大倍率20X-180X |
影像系統 | 手動測量軟件 |
影像卡:SDK2000 芯片影像傳輸系統,影像清晰傳輸穩定 | |
光源系統 | 光源:連續可調式LED光源(表面光源+輪廓光源+紅外線定位) |
儀器外形尺寸(L*W*H) | 670×470×930mm |
儀器重量 | 100kg |
電源 | AC220V/50HZ AC110V/60HZ |
電源開關 | 臺灣銘緯 MW 12V |
電腦 | 19寸顯示器+專配主機 |
售后服務 | 整機質保1年 |
量測軟件(手動影像量測軟件)
l 具有手動對焦,倍率可連續切換。
l 完整的幾何量測 (多點量測點、線、圓、弧、矩形、槽形,提高量測精度等)。
l 影像自動尋邊功能,再配以一系列功能強大的影像量測工具簡化量測過程,使量測工作更輕松,效率高。
l 支持強大的量測功能,方便快捷的圖素建構功能,用戶只需簡單的點選圖形就可建構出點、線、圓、弧、矩形、槽形、距離、交點、角度、中點、中線、垂直、平行,寬度,手動對焦,手動輪廓二維掃描等。
l 量測之圖素可做平移、復制、旋轉、數組、鏡射等功能,于大量的量測時,可以縮短程序制作的時間。
l 量測歷程之影像數據,可儲存成SIF檔,讓不同批的對象,每次量測時所量測的位置與方法相同,避免不同使用者于不同時間量測之結果產生差異。
l 針對復雜的工件,可將Dxf、EXCELLON(選購)檔案直接加載,快速轉換成量測程序,節省人工進行教導之時間。可同時加載多個Dxf檔案進入系統內,并可設定每個Dxf檔Z軸所要位移的高度。
l 可依自己的設定格式,輸出報表檔案,并可依量測時間,將同一工件量測數據分類存盤。
l 可單獨對量測失敗或超差圖素,進行重新量測。
l 多元化的坐標系設定方式,包含坐標平移、坐標旋轉、可重新定義新的坐標系、修改坐標原點和坐標擺正,使量測更加方便。
l 具有曲線的描掃量測功能,可快速計算出曲線之面積與周長。
l 可設定形位公差,公差輸出及判別功能,能以顏色、標示等形式對不合格尺寸報警,讓用戶在數據判斷時更加快速。
l 具有3D視圖及工作平臺視端口切換功能。
l 影像區之影像可輸出為jpeg格式之圖檔。
l 圖素卷標功能,讓用戶在量測大量圖素時,尋找量測圖素時更加快捷方便。
l 批次圖素處理,選取所需要的圖素,快速執行程序教導、重設歷程、擬合圖素、導出數據等多項功能運用。
l 顯示方式多樣化:語言的切換、公英制單位的切換 (mm/inch)角度的轉換(度/分/秒)、顯示數字的小數點可自設、坐標系的切換等…。
l 軟件與EXCEL無縫連接,量測數據具有圖文打印、數據明細報表及預覽功能、數據報表可打印及導出至Excel進行統計分析也同時可按客戶格式報表導出對應的報表要求。
l 逆向工程功能與CAD的同部操作使用,可實現軟件與AutoCAD工程圖相互轉換,直接判別工件與工程圖之間的誤差。
l 繪圖區具個性化編輯:點、線、圓、弧、刪除、剪切、延伸、倒弧角、圓之切點、兩條線與半徑求圓心刪除、剪切、延伸、UNDO/REDO,并可在全覽區直接做尺寸標注及簡易CAD繪圖功能與修改。
l 檔案人性化管理,量測數據可儲存成Excel,Word,AutoCAD,TXT中文檔保存,量測結果可以DXF導入專業CAD軟件,直接用于開發設計。
l 軟件內含內置數據排序功能,能快速整理量測后的數據,讓報表的整理更加容易,可以在量測過程中自動的讀取指定的測量數據,并計算最大值、最小值、平均值等統計系數。
l 可于軟件內,自定圖素要素輸出報表格式(如圓心坐標、距離、半徑….等。
儀器工作環境
1、溫度與濕度:
溫度:20-25℃,最佳:22℃; 相對濕度:50%-60%,最佳:55%; 機房最大溫度變化率:10℃/小時; 北部地區氣候干燥,建議使用加濕器; 南方地區氣候潮濕,建議使用去濕器
2、工作室熱量計算:
·保持工作室內設備系統操作于最佳溫度、濕度空間,必須計算室內總散熱量,其中包括室內設備儀器散熱量總和(燈光普通照明燈可忽略不計)
·人體散熱量:600BTY/小時/人
·工作室散熱量:5/平方米
·儀器放置空間(L*W*H):2M ╳ 2M ╳ 1.25M
3、空氣含塵量:
機房應保持清潔,空氣中大于0.5MLXPOV的雜質在每立方英尺不多于45000個,若空氣灰塵過多,很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。
4、機房顫動度:
機房內顫動度不得高于0.5T,機房內產生震動的機器避免放置在一起,因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動,而造成機器不正常。
四、電源:
AC220V/50HZ AC110V/60HZ
