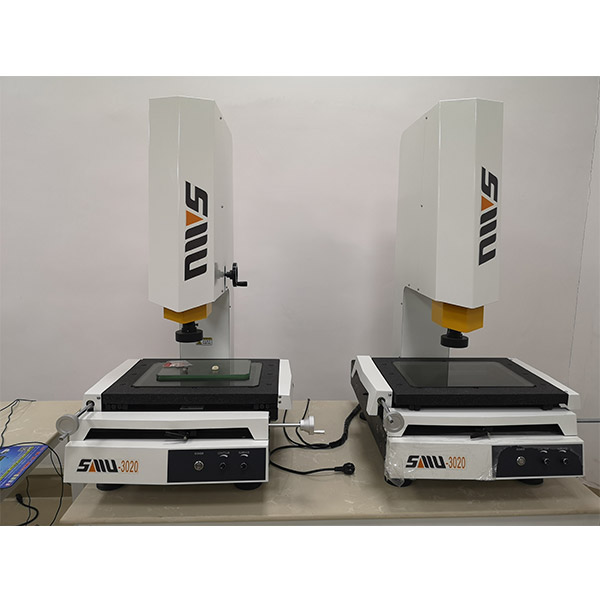

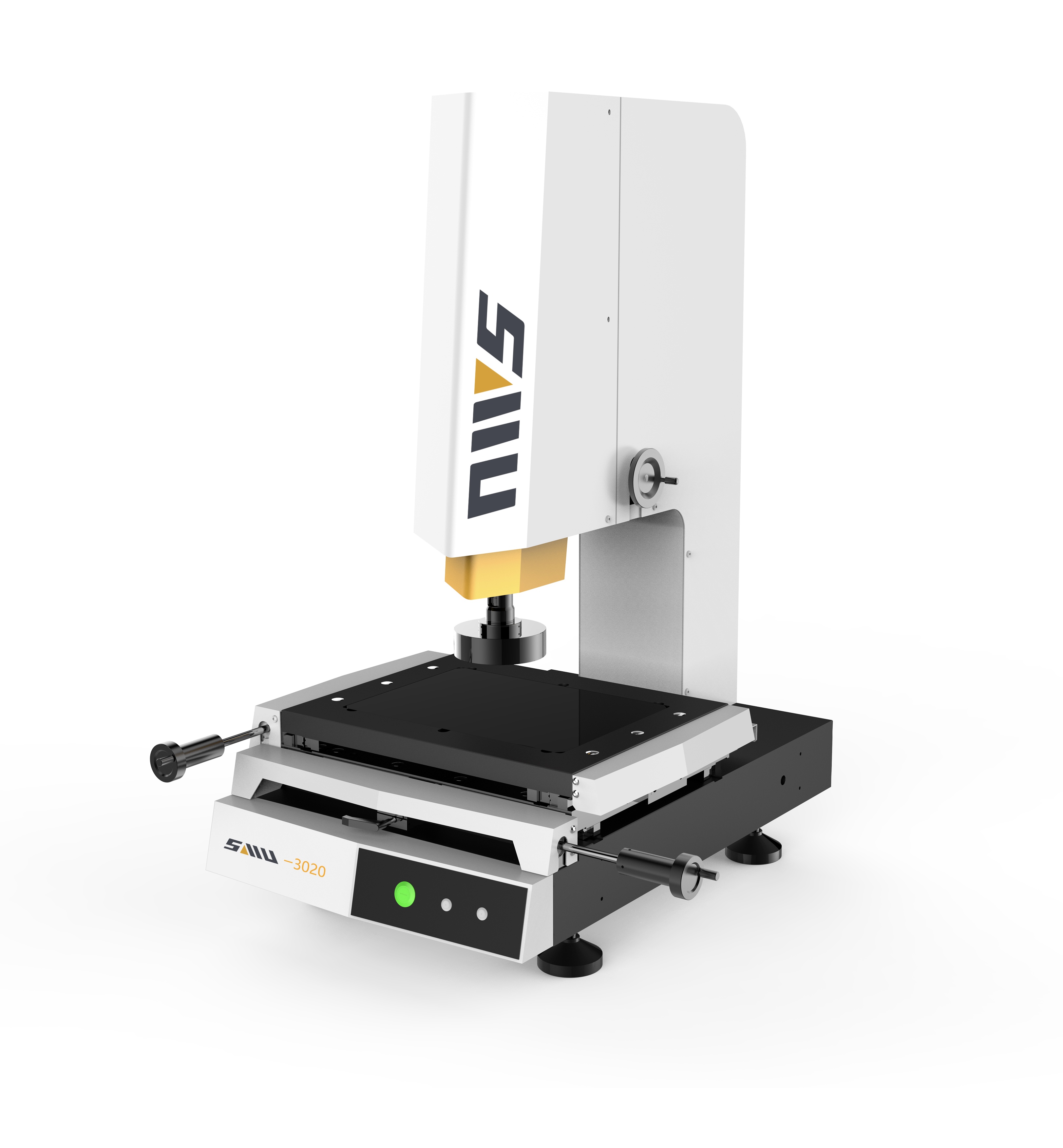

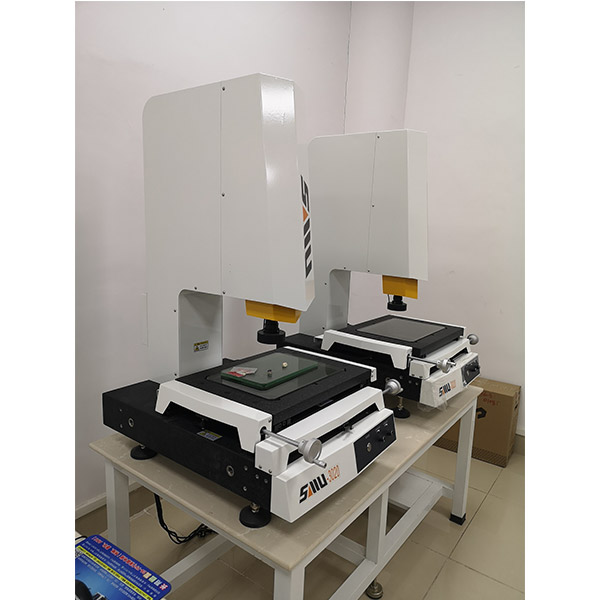

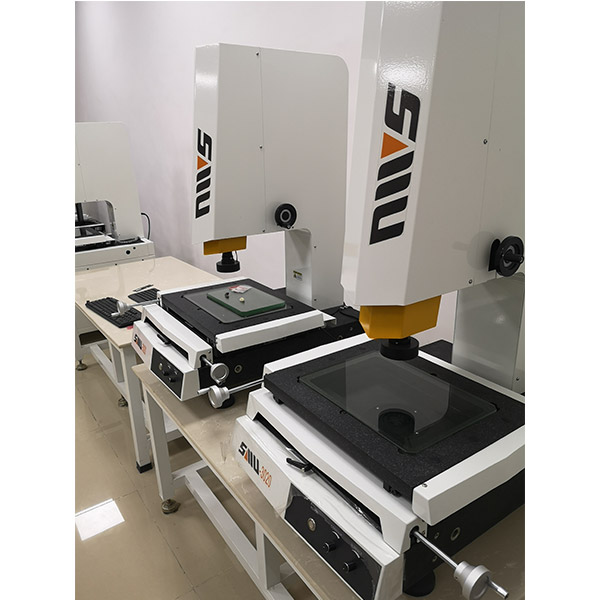

SMU-3020EM手動二次元影像測量儀

產品介紹:在五金、電子、儀器、塑膠等領域中得到了廣泛的應用,E系列影像測量系統被用于精密尺寸測量。

相關推薦

  • SMU-3020EA全自動(2.5D)影像測量儀
  • SMU-4030EA全自動(2.5D)影像測量儀
  • SMU-5040EA全自動(2.5D)影像測量儀
  • 產品特點
  • 量測工具
  • 工作環境

儀器主要技術參數及產品特點:

型 號

SMU-3020EM手動二次元影像測量儀

X/Y/Z測量行程

300×200╳200mm

Z軸行程

有效空間200mm

XY軸平臺

X/Y工作移動平臺:濟南青大理石; Z軸立柱:方鋼

儀器底座

濟南青大理石

玻璃臺面尺寸

350×250mm

大理石臺面尺寸

460mm×360mm

玻璃臺承重

30kg

傳動型式

X/Y軸:高精度交叉?zhèn)鲃訉?dǎo)軌+光桿

Z軸:高精度直線導軌+絲桿

光學尺

X/Y軸光學尺分辨率:0.001mm

X/Y線性測量精度(μm)

≤3+L/200

重復精度(μm)

≤3

攝像機

1/3″高清晰彩色工業相機

鏡頭

定倍式變焦鏡頭,光學放大倍率0.7X-4.5X,影像放大倍率:20X-128X

影像系統

影像軟件:可量測點.線.圓.弧.角度.距離.橢圓.矩型.連續曲線.傾斜補正.平面補正及原點設定.量測結果并可顯示公差值.真圓度.真直度.位置度.垂直度.平行度可直接導出、導入Dxf、Word、Excel、Spc 檔案進行編輯,適用批量檢測客戶報表編程,同時可以進行產品局部及影整體拍照掃描將整個產品尺寸及圖像記錄存檔,同時可以圖片尺寸誤差標注一目了然。

影像卡:SDK2000 芯片影像傳輸系統

光源系統

連續可調式LED 燈(表面光源+輪廓光源),發熱量小,壽命長

儀器外形尺寸(L*W*H)

750×550×1030mm

儀器重量

150kg

電源

AC220V/50HZ AC110V/60HZ

電腦

專配工業主機

顯示器

19寸

質保

整機質保1年

電源開關

臺灣銘緯 MW 12V



量測軟件(多功能影像量測軟件

l 具有手動對焦,連續倍率切換。

l 完整的幾何量測 (多點量測點、線、圓、弧、矩形、槽形,提高量測精度等)。

l 影像手動尋邊功能,再配以一系列功能強大的影像量測工具簡化量測過程,使量測工作更輕松,效率高。

l 支持強大的量測功能,方便快捷的圖素建構功能,用戶只需簡單的點選圖形就可建構出點、線、圓、弧、矩形、槽形、距離、交點、角度、中點、中線、垂直、平行,寬度等。

l 量測之圖素可做平移、復制、旋轉、數組、鏡射等功能,于大量的量測時,可以縮短程序制作的時間。

l 量測歷程之影像數據,可儲存成SIF檔,讓不同批的對象,每次量測時所量測的位置與方法相同,避免不同使用者于不同時間量測之結果產生差異。

l 可依自己的設定格式,輸出報表檔案,并可依量測時間,將同一工件量測數據分類存盤。

l 可單獨對量測失敗或超差圖素,進行重新量測。

l 多元化的坐標系設定方式,包含坐標平移、坐標旋轉、可重新定義新的坐標系、修改坐標原點和坐標擺正,使量測更加方便。

l 可設定形位公差,公差輸出及判別功能,能以顏色、標示等形式對不合格尺寸報警,讓用戶在數據判斷時更加快速。

l 具有3D視圖及工作平臺視端口切換功能。

l 影像區之影像可輸出為jpeg格式之圖檔。

l 圖素卷標功能,讓用戶在量測大量圖素時,尋找量測圖素時更加快捷方便。

l 批次圖素處理,選取所需要的圖素,快速執行程序教導、重設歷程、擬合圖素、導出數據等多項功能運用。

l 顯示方式多樣化:語言的切換、公英制單位的切換 (mm/inch)角度的轉換(度/分/秒)、顯示數字的小數點可自設、坐標系的切換等…。

l 軟件與EXCEL無縫連接,量測數據具有圖文打印、數據明細報表及預覽功能、數據報表可打印及導出至Excel進行統計分析也同時可按客戶格式報表導出對應的報表要求。

l 逆向工程功能與CAD的同部操作使用,可實現軟件與AutoCAD工程圖相互轉換,直接判別工件與工程圖之間的誤差。

l 繪圖區個性化編輯:點、線、圓、弧、刪除、剪切、延伸、倒弧角、圓之切點、兩條線與半徑求圓心刪除、剪切、延伸、UNDO/REDO,并可在全覽區直接做尺寸標注及簡易CAD繪圖功能與修改

l 檔案人性化管理,量測數據可儲存成Excel,Word,AutoCAD,TXT中文檔保存,量測結果可以DXF導入專業CAD軟件,直接用于開發設計。

l 可于軟件內,自定圖素要素輸出報表格式(如圓心坐標、距離、半徑….等。


儀器工作環境
1、溫度與濕度:
溫度:20-25℃,最佳:22℃; 相對濕度:50%-60%,最佳:55%; 機房最大溫度變化率:10℃/小時; 北部地區氣候干燥,建議使用加濕器; 南方地區氣候潮濕,建議使用去濕器

2、工作室熱量計算:
·保持工作室內設備系統操作于最佳溫度、濕度空間,必須計算室內總散熱量,其中包括室內設備儀器散熱量總和(燈光普通照明燈可忽略不計)
·人體散熱量:600BTY/小時/人
·工作室散熱量:5/平方米

·儀器放置空間(L*W*H):2M 2M 1.25M

3、空氣含塵量:
機房應保持清潔,空氣中大于0.5MLXPOV的雜質在每立方英尺不多于45000個,若空氣灰塵過多,很容易造成資源讀寫錯誤及磁盤機中磁盤或讀寫磁頭毀損。

4、機房顫動度:
機房內顫動度不得高于0.5T,機房內產生震動的機器避免放置在一起,因顫動將使機器內機械部分、接頭、主機面板接觸部分產生松動,而造成機器不正常。

四、電源:
AC220V/50HZ AC110V/60HZ
